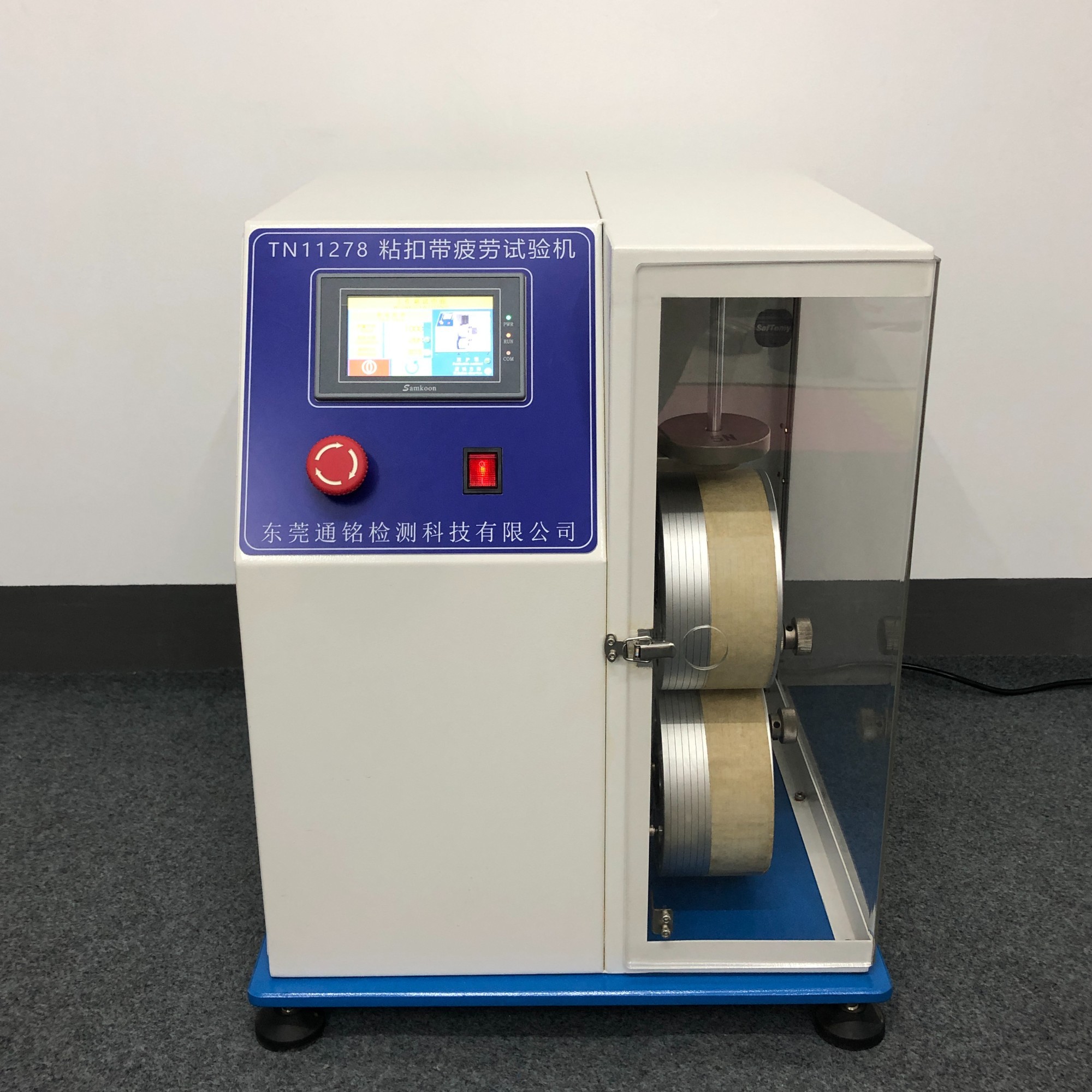

【儀器簡介】

模擬粘扣帶(魔術貼帶)反復地做剝離及貼合的動作，以檢測其抗疲勞性能。如此經一定次數后以滾輪本身的重量輾壓試件，使之均勻貼合，再以另購之拉力試驗機，測定其剪切強度與剝離強度。

加裝有機玻璃防護罩、讓操作更安全。

【試驗原理】

將粘扣帶的鉤面和毛面（也稱圈面），分別固定在兩個直徑為162.5 mm和160 mm的輥輪上。兩個輥輪的鉤面和毛面粘扣帶相接觸，并根據其寬度加上一定負荷，下滾筒為動力輪，帶動負荷輥輪反復轉動，使固定在輥輪上的粘扣帶不斷貼合、剝離，以達到使其疲勞之目的。

【技術參數】

1.從動輪直徑：162.5±0.5 mm

2.主動輪直徑：160±0.5 mm

3.滾輪上的切槽寬度：55±2 mm

4.輥輪寬度：≥70 mm

5.滾輪轉速：60±5 rpm

6.測試次數：0~999 99次可設定，一般要求1000次或3000次

7.反向時間：0~99 s可設定，標準要求每（30±5）s反轉

8.試樣受力：（1±0.1）N/mm×試樣寬度，可調節

9.外形尺寸：55×45×57 cm

10.電源：AC220V，50/60 Hz （或依國別指定）

11.重量：約45 kg

【依據標準】

GB/T 23315-2009，DIN 3415，HG/T4996，HG/T 5294，QB/T 5412，QB/T 4861，QB/T 4331，GB/T 3903.20，GB/T 3903.21

【訂貨信息】

11278-1  拉力試驗專用滾筒
