【儀器簡介】

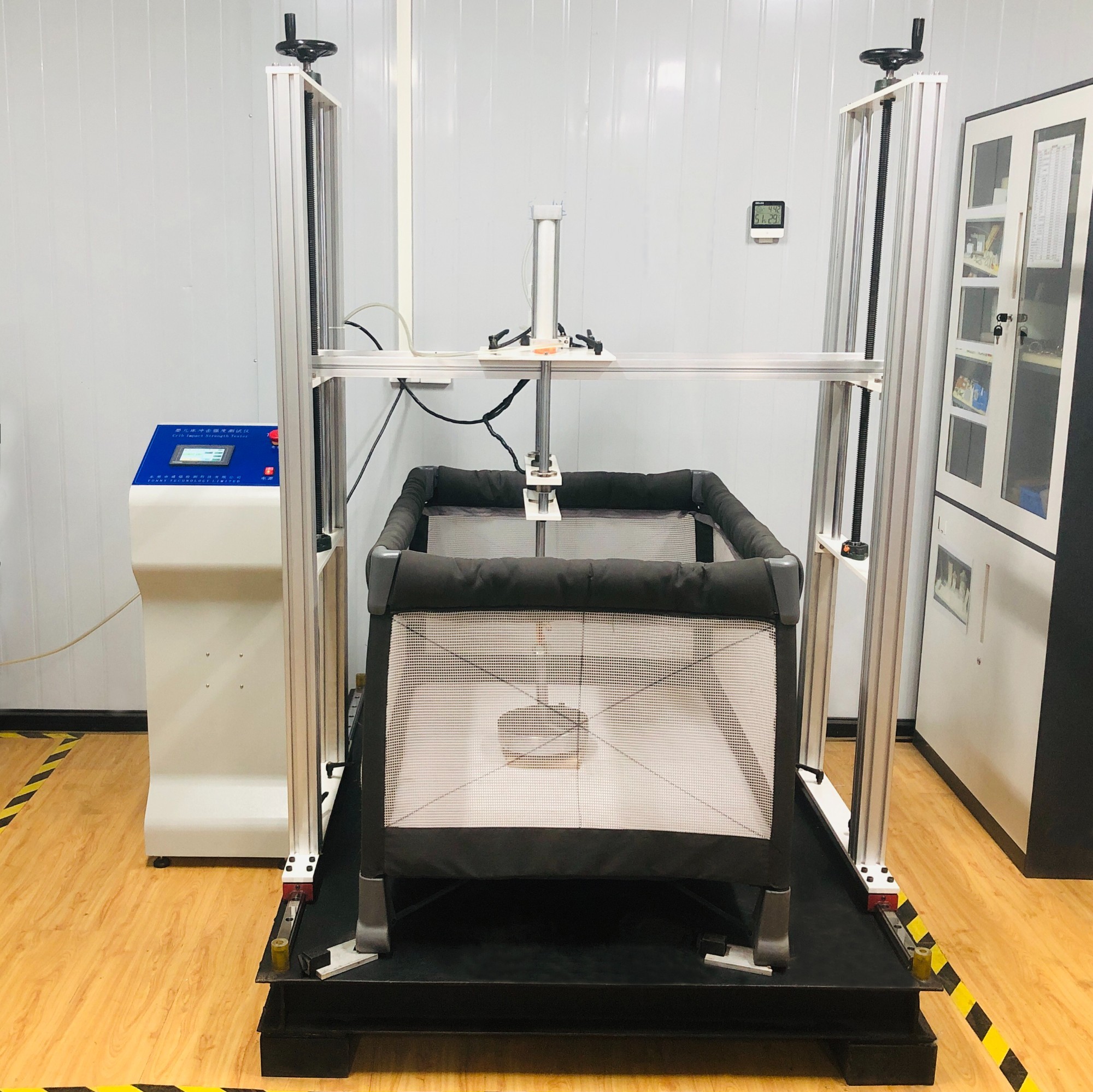

將試驗軟墊平放在童床鋪面上，以每分鐘不大于30次的速率，在童床鋪面上方150 mm處落下基底沖擊器，沖擊到試驗軟墊上每一個選定的沖擊位置1000次。套導向桿引導沖擊器自由跌落。測試完成后檢查童床鋪面各部分是否斷裂，或者床鋪面是否由于其緊固件原因而松動。

【功能特性】

1.可編程控制參數：沖擊次數，間隔時間等。

2.X、Y、Z軸均可自由調整，單點沖擊完再移動到下一點沖擊（標準款）；沖擊按照標準規定的a、b、c、d等幾點循環沖擊，沖擊點數可根據需要設定，幾點的位置可以自行設定，機臺根據設定的位置循環沖擊，自動運行（全自動款，可選）。

3.試驗機能沖擊到1000 mm寬的床的任何位置，即設備導桿位置尺寸不影響到1000 mm寬的床的其它結構。

4.方便快捷的樣品固定裝置。

5.斷電自動保存，可預選擇停機或繼續工作。

【技術參數】

1.控制系統：PLC 程序控制，大觸摸屏顯示

2.沖擊高度范圍：0~500 mm可調節

3.沖擊方式：自由落體

4.沖擊頻率：1~25 cpm，可調節

5.試驗次數：0~999 999 次可設定

6.童床高度范圍：200~800 mm

7.童床深度范圍：試驗樣品的沖擊面深度達到700 mm

8.沖擊器的整體重量：10 kg（根據標準要求可累加）

9.沖擊器規格：底部為半圓球形狀，尺寸為SR125 mm，根據標準要求制作

10.電源：AC220V，50/60 Hz

11.重量：350 kg

【依據標準】(訂單前請指明測試標準）

GB 29281，QB/T 2453.1，ISO 7175-1，QB/T 2453.2，ISO 7175-2，EN 716-2，BS EN 12227，CNS 11676，GB 30004；ASTM F406；GB/T 24430.2，EN 1728等

【配置】

1.標準試驗軟墊：有一塊厚度為50 mm的軟質聚酯泡沫片組成，尺寸至少400×800  mm，泡沫的體積密度為30±2 kg/m³，按照GB/T 10187-2005中方法A測定，其壓陷硬度指數為170±20 N。試驗軟墊外套棉布套，棉布套單位面積質量100 g/m²~120 g/m²。

2.基底沖擊器：由硬木或相當材料組成的一種沖擊器，總質量10 kg，SR=125 mm。根據標準要求制作。
