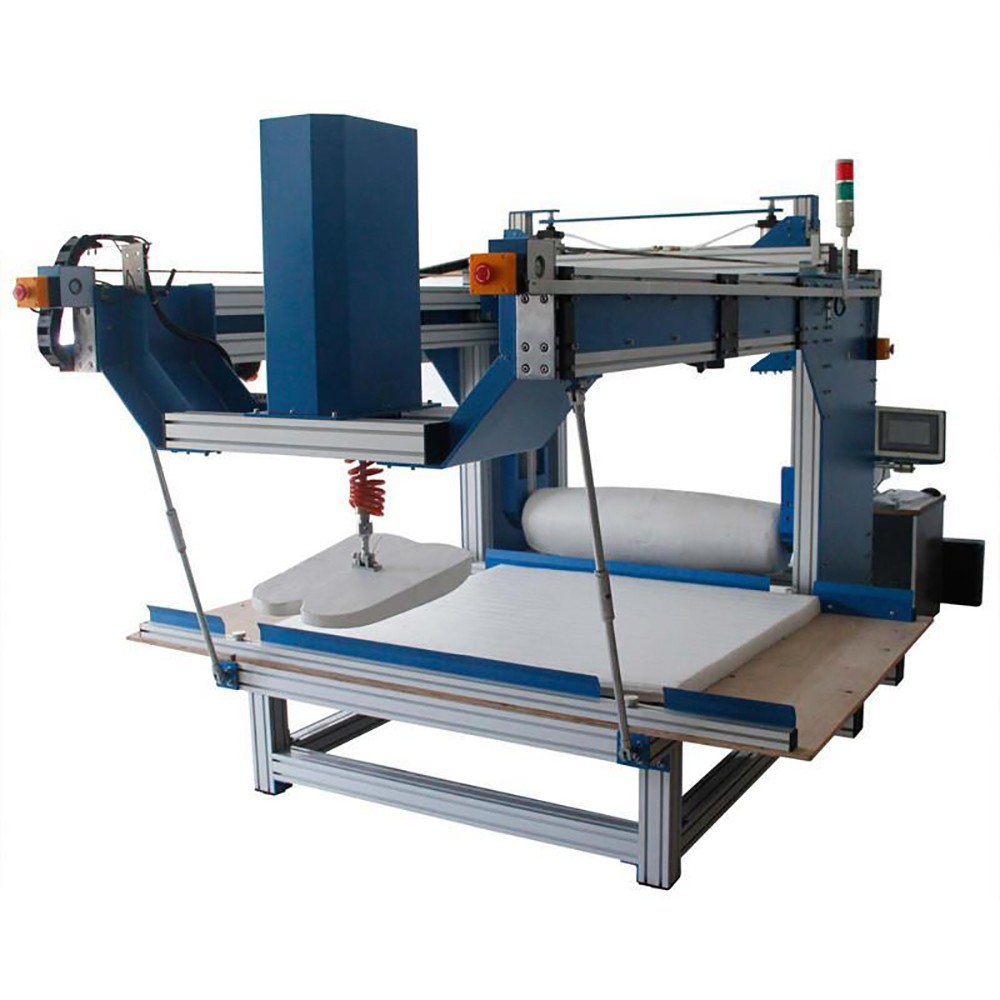

【儀器簡介】

本測試儀最新國家標準設計，適用于對彈簧軟床墊進行全套耐久性測試及相關測量項目。

對床墊墊面中心睡眠區域采用一定重量的輥筒進行滾壓測試，模擬睡眠過程中人體翻滾情況對床墊造成的影響，對床墊邊部以規定形狀的加載墊及規定的力值進行加載耐久性測試，模擬使用者坐于床墊邊部，臀部對床墊邊部進行加載而造成的影響。

進行一定次數的加載后，對比測試前后墊面高度，圍邊高度，硬度的變化及床墊損壞的情況，以評定床墊的質量。
【測試項目】
1.床墊鋪面滾動耐久性；
2.邊部耐久性；
3.床墊硬度的變化量。

【功能特性】

1.設計新穎，高度集成，控制先進。

2.將以前需要三臺機器才能完成的測試及測量項目用一臺儀器即可完成，并且通過先進的控制系統及優化結構使其運行更可靠，測試數據更準確。

3.主機架采用高強度工業用鋁型材制作，配合經高級靜電噴粉烤漆工藝處理的鈑金件，外觀大氣美觀，科技感十足。

4.內置式試樣，提供更加安全的測試過程，防止機器誤傷。

5.多點分布緊急制動開關，無論操作員處于哪個方位，遭遇緊急情況均能方便停機。

【墊面耐久性試驗】

1.采用獨立的控制系統，單獨采用PLC控制，配合彩色觸摸屏，操作方便直觀，測試過程及運行狀態一目了然，測試次數可任意設定。

2.獨特的舉升裝置，方便在測試前將沉重的輥筒提升起來，以方便將其移動到床墊測試區域，然后放下輥筒，使其自身重量完全加載至床墊表面。

3.輥筒組在測試過程中可自由上下移動，以適應床墊表面各種凹凸情況。

4.當進行測量邊部耐久測試時，可將輥筒組移動到儀器后方停放區。

5.采用伺服電機傳動，運行安靜，穩定可靠。

6.采用先進的光電傳感技術，墊面中線起始位置自動歸位對正，兩端行程點自動感應，停放區位置感應。

【邊緣耐久性試驗】

1.軟件界面清晰明了，操作方便。

2.測試軟件內預置按測試要求編寫好的測試程序，一鍵測試，方便操作人員快速上手，節省培訓時間。

3.采用高精度力量傳感器，保證加載力值準確。

4.采用伺服電機配合滾珠絲桿副傳動，運行平穩可靠，控制精度高，并可設定加載速度。

5.可采用高分辨率的編碼器感測位移，位移精度高。

6.邊部加載墊與測量加載墊采用通用連接頭可互換，共用一組傳動裝置，節省空間及成本。

7.可調式機架，可XY向調節壓盤位置，可對床墊各個測量點進行測量，區別于傳統分離式做法，不用搬動試樣即可完成測試及測量程序，節省大量測試時間，大幅降低操作員工作強度，可實現單人操作，節省成本。

8.力量傳感器超載保護，避免損壞核心元件。

【技術參數】

1.滾壓測試行程：床墊中線左右對稱250 mm

2.循環滾動加載頻率：16±2 cpm

3.輥筒規格：重1400±7 N，中間直徑300 mm，兩端直徑250 mm，長度1000 mm

4.計數范圍：0~999 999次可設定

5.滾壓控制方式：觸摸屏+PLC控制

6.邊部加載墊：臀形，380 mm×495 mm

7.邊部加載部位：床墊長邊中點，距離邊部200 mm

8.邊部加載力值：1000 N

9.邊部保載時間：3±1 s

9.電源：AC220V，50/60 Hz

10.重量：約400 kg

【依據標準】

QB/T 1952.2-2011
