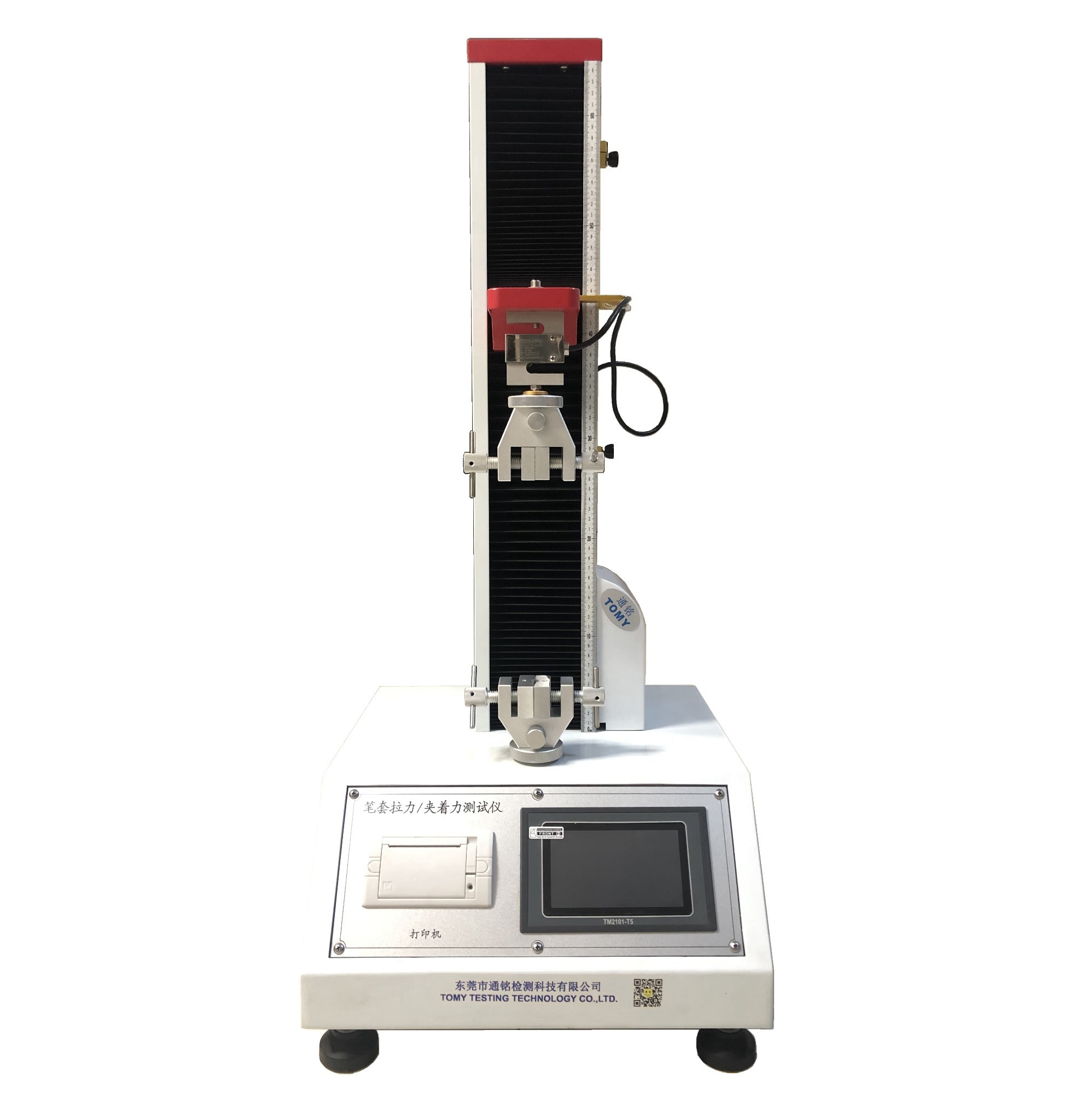

【儀器簡介】

本機不僅用于測試筆夾夾著力，還可用于測試筆套拉力。

【試驗原理】

1.經疲勞后的彈性?shī)A筆套或彈簧夾筆套固定在筆夾夾著力儀的夾具上，并將A插片插入筆套與筆夾夾珠之間；插入深度為10±1 mm，開動儀器，使插片脫離筆夾，測得插片與筆脫離時的最大力值。

2.將固定夾筆套固定在筆夾夾著力儀的夾具上，并將B插片插入筆套與筆夾夾珠之間，插入深度為10±1 mm，開動儀器使插片脫離筆夾，測得插片與筆夾脫離時的最大力值。

3.彈性?shī)A、固定夾夾著力不合格，允許復測兩次，并以三次平均值為準。彈簧夾夾著力不合格，可將筆夾扳彈2～3次，扳開距離約3 mm，以第二次測定為準；塑料筆夾不做夾著力試驗。

【工作條件】

AC220V，50 Hz， 室溫：15～30 ℃；相對濕度：20～80% RH。

【功能特性】

1.大觸摸屏顯示，可以顯示位移-時間，力量-時間等曲線。

2.全自動測試過程控制，微型打印機打印測試結果。

3.采用高精度力量傳感器，具有峰值保護功能，多種單位隨意切換。

4.高品質電機驅動，速度無極可調，最大行程控制。

5.配有活動夾具，更換方便。

【技術參數】

1.容量范圍：0~5 kg/50 N

2.分辨率：0.001 N

3.測試精度：≤±0.2% F.S

4.測試速度：0~500 mm/min 可設定

5.速度精度：±設定速度的2%

6.外形尺寸：35×45×80 cm

7.重量：45 kg

8.電源：AC220V，50 Hz

【依據標準】

QB/T 1655-2006《水性圓珠筆和筆芯》，QB/T 2775-2006

【標準配置】

表面粗糙度Ra為0.32 μm～0.63 μm、厚度（0.80±0.02）mm、表面硬度HRC>58的金屬插片A。

表面粗糙度Ra為0.32 μm～0.63 μm、厚度（3±0.02）mm、表面硬度HRC>58的金屬插片B。
